Да Easy 9 - компактность и защита от поражения током

Уважаемые партнёры!

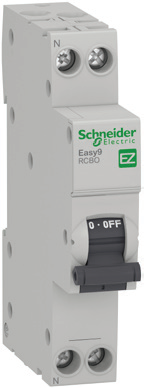

В июне 2019 года в популярной серии модульных устройств Easy 9 появилась новинка – компактный дифференциальный автоматический выключатель шириной 18 мм.  Это устройство  размером с обычный однополюсный автомат позволит существенно сэкономить пространство в электрическом щите. К примеру, если Вам необходимо подключить стиральную машину, Вы можете просто заменить обычный автоматический выключатель на компактный диф.автомат и получить помимо защиты электрический цепи от сверхтоков и токов перегрузки, еще и защиту человека от токов утечки. При этом такое решение не потребует изменения габаритов электрического щита. Аналогично, новые диф.автоматы позволят уменьшать габариты закладываемых в проект электрических щитов и, следовательно, снижать общую стоимость решения. Добиться такого сочетания функций защиты и компактности позволило применение электронной технологии. Малые размеры современных электронных компонентов позволили уменьшить ширину нового диф. автомата до 1 модуля (18 мм) при небольшом увеличении его высоты.

ГОСТР 50571.5.53—2013  допускает использование устройств защитного отключения, управляемых дифференциальным током, со вспомогательным источником питания.

                Технические особенности нового диф.автомата Easy 9 позволяют ему надежно срабатывать даже при снижении напряжения сети до 40 В, что является крайне редкой ситуацией, при которой основные электрические потребители уже не работают. Кроме того, СП 256. 1325800.2016 требует, чтобы применяемые в электроустановках жилых и общественных зданий устройства дифференциального тока сохраняли работоспособность при снижении напряжения до 50% от номинального значения (п. А 4.4 Приложения А), что для однофазных сетей составляет 110 В. Таким образов можно сказать, что новые диф.автоматы могут без ограничения использоваться в современных электроустановках как в жилищном строительстве, так и в общественных зданиях.

             Особо стоит отметить, что новые диф.автоматы в компактном типоразмере расширяют имеющееся предложение Easy 9 за счет появления устройств с дифференциальным током отключения 10 мА и типом А, реагирующим на дифференциальный ток синусоидальной формы и пульсирующий постоянный дифференциальный ток.

                Диф.автоматы типа А стали применяться все чаще. Это связано с тем, что начиная с 2006 года в бытовой технике, такой как стиральные и посудомоечные машины, холодильники и кондиционеры стали применяться инверторные двигатели, как более бесшумные и экономичные по сравнению с обычными асинхронными.       При работе такого двигателя происходит преобразование питающего напряжения синусоидальной формы в последовательность управляющих импульсов постоянного тока, с помощью которых управляют частотой вращения двигателя. При этом, если возникает ток утечки в таком устройстве, он может иметь характер пульсирующего постоянного тока и УДТ типа АС не отключится т.к. оно не чувствительно к току утечки, отличному от синусоидального. В этом случае надежным способом защититься от поражения током станет установка УДТ типа А.

                В соответствии с требованиями СП 256. 1325800.2016 устройства с дифференциальным током срабатывания 10 мА рекомендуется использовать для защиты электрических цепей отдельных электроприемников, установленных в помещениях с повышенной влажностью, например, в ванных или душевых комнатах. Это обеспечивает гарантированную защиту человека от поражения электрическим током, что является приоритетным условием при выборе оборудования.

                Кроме появления дифференциальных автоматов в компактном типоразмере, также расширен ассортимент диф.автоматов 1Р+N в двухмодульном (36 мм) исполнении. Текущее предложение дополнено новым устройством с номинальным током 40 А, которое может использоваться в качестве вводного, например, в деревянных домах. Также такой дифавтомат может применяться для защиты электрических цепей, выделенных под отдельные мощные электроприемники.

                Таким образом, появление в линейке Easy 9 новых диф.автоматов расширяет возможности в части защиты электроустановок и обеспечивает надёжную защиту человека от поражения током. Это позволит, учитывая доступную цену оборудования Easy 9, стать ему еще более популярным и востребованным на рынке.
